您當前的位置：INA >> 軸承產品中心 >> KWVE35-WL

INA KWVE35-WL

KWVE35-WL軸承

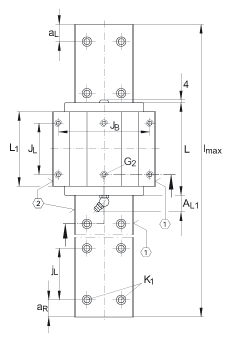

尺寸

H
50
mm

B
162
mm

L
140.2
mm

說明

1)
定位面

2)
標記

3)
根據 DIN 71 412-B M6 標準，帶錐頭的潤滑嘴被松散提供

尺寸

A₁
36
mm

A₂
9
mm

A₃
14.3
mm

A_L1
19
mm

a₅
15
mm

a_{L max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
90
mm
公差: -0,005 / -0,03

說明

G₂
M10
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，應有螺釘防松措施。

尺寸

H₁
6.8
mm

H₄
16.3
mm

H₅
6.5
mm

h
27
mm

h₁
15
mm

J_B
144
mm

J_L
80
mm

j_B
60
mm

j_L
80
mm

說明

K₁
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

K₃
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

K₆
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

尺寸

L₁
109.8
mm

l_max
2960
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

T₅
13
mm

T₆
13
mm
對于從上面安裝：最大中間螺紋孔的螺紋深度 T6 + 2,5 mm

重量

m_W
4110
g
滑塊的質量

m_S
17.4
kg/m
導軌的質量

說明

根據 DIN 636,基本額定載荷的計算，基本額定動載荷基于實踐經驗。

基本額定載荷

C
47500
N
基本額定動載荷

C₀
100000
N
基本額定靜載荷

額定靜扭矩

M_0x
5550
Nm
繞 X 軸的額定靜扭矩

M_0y
1890
Nm
繞 Y 軸的額定靜扭矩

M_0z
1890
Nm
繞 Z 軸的額定靜扭矩
