INA KWVE25-B-HS
- 型號：
- KWVE25-B-HS
- 品牌：
- INA
- 系列：
- KWVE..-B-HS
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KWVE25-B-HS，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KWVE25-B-HS最新規格、圖紙、報價等資料可聯系我司銷售部！
- 尺寸
- T6
- 10
- mm
- 重量
- mW
- 710
- g
- 滑塊的質量
- mS
- 2.7
- kg/m
- 導軌的質量
- 說明
- 根據 DIN 636,基本額定載荷的計算， 基本額定動載荷基于實踐經驗。
- 基本額定載荷
- C
- 17900
- N
- 基本額定動載荷
- C0
- 37000
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 510
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 395
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 395
- Nm
- 繞 Z 軸的額定靜扭矩

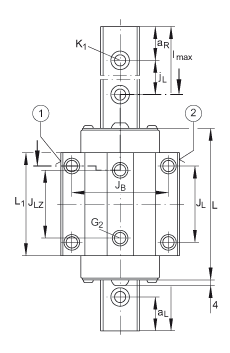

- 尺寸
- H
- 36
- mm
- B
- 70
- mm
- L
- 89.3
- mm
- 說明
- 1)
- 定位面
- 2)
- 標記
- 4)
- 根據 DIN 71 412-B M6 標準，帶錐頭的潤滑嘴被松散提供
- 尺寸
- A1
- 23.5
- mm
- A2
- 6.5
- mm
- A3
- 11
- mm
- aL max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 23
- mm
- 公差: -0,005 / -0,03
- 說明
- G2
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M6 = 17 M8 = 24 如有可能，應有螺釘防松措施。
- 尺寸
- H1
- 5.1
- mm
- H4
- 10.9
- mm
- H5
- 5
- mm
- h
- 18.7
- mm
- h1
- 8.7
- mm
- JB
- 57
- mm
- JL
- 45
- mm
- JLZ
- 40
- mm
- jL
- 60
- mm
- 說明
- K1
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M6 = 17 M8 = 24 如有可能，應有螺釘防松措施。
- K3
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M6 = 17 M8 = 24 如有可能，應有螺釘防松措施。
- K6
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M6 = 17 M8 = 24 如有可能，應有螺釘防松措施。
- 尺寸
- L1
- 60.7
- mm
- lmax
- 2960
- mm
- 單根導軌的最大長度。 通過協商可提供許可的導軌長度。 單根導軌的最大長度為 6m。
- T5
- 10
- mm
