INA KWSE30-HL
- 型號：
- KWSE30-HL
- 品牌：
- INA
- 系列：
- KWSE..-HL
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KWSE30-HL，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KWSE30-HL最新規格、圖紙、報價等資料可聯系我司銷售部！

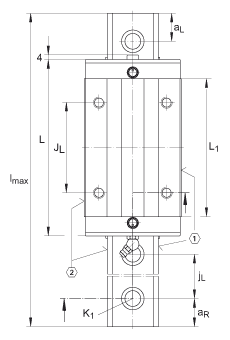

- 尺寸
- H
- 45
- mm
- B
- 60
- mm
- L
- 119.1
- mm
- 用于密封潤滑孔 N2 的最小覆蓋長度
- 說明
- 1)
- 定位面
- 2)
- 標記
- 尺寸
- A1
- 16
- mm
- A2
- 10
- mm
- A3
- 9.5
- mm
- aL max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 71
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 28
- mm
- 公差: -0,005 / -0,03
- 說明
- G2
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140
- 尺寸
- H1
- 5.4
- mm
- H5
- 6
- mm
- h
- 25
- mm
- h1
- 13
- mm
- JB
- 40
- mm
- JL
- 60
- mm
- JL5
- 22.35
- mm
- 周圍結構上潤滑孔的位置。
- jL
- 80
- mm
- 說明
- K1
- M8
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- 尺寸
- L1
- 94.7
- mm
- lmax
- 2000
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N2
- 4.5
- mm
- 周邊結構潤滑孔的最大直徑。
- O
- 4.5x1.5
- mm
- DIN 3771
- T5
- 11
- mm
- 重量
- mW
- 1200
- g
- 滑塊的質量
- mS
- 4.4
- kg/m
- 導軌的質量
- 載荷方向
- CI
- 51000
- N
- 載荷方向 I:壓縮載荷
- C0 I
- 113000
- N
- 載荷方向 I:壓縮載荷
- CII
- 42400
- N
- 載荷方向 II:拉伸載荷
- C0 II
- 84300
- N
- 載荷方向 II:拉伸載荷
- CIII
- 36500
- N
- 載荷方向 III:橫向載荷
- C0 III
- 90000
- N
- 載荷方向 III:橫向載荷
- 額定靜扭矩
- M0x
- 1265
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 1478
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 1346
- Nm
- 繞 Z 軸的額定靜扭矩
